加工能力表

鋼板

alt
t L φ
16 3050 1000
19 3050 1500
25 3050 1500

ベンディングロール

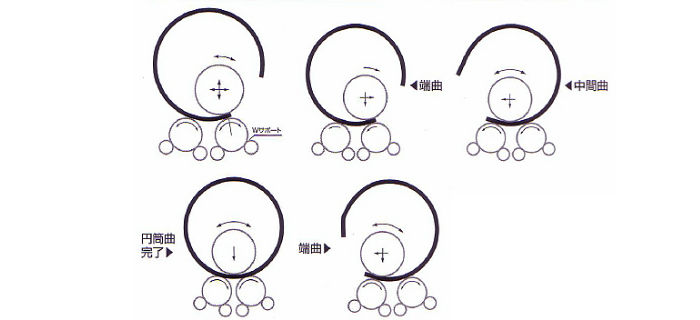

機械の最大能力として16t×3050まで端曲が可能。
※厚さ（t）曲げ径に対してはご相談ください。

alt

H形鋼（ハイパービーム可能）

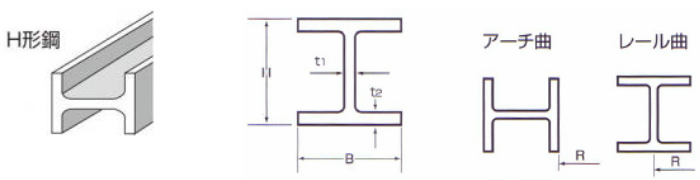

アーチ曲／レール曲

alt
寸法 アーチ曲 レール曲
H B t1 t2 最小R 曲げ代両側 最小R 曲げ代両側
100 50 5 7 1000 1000 600 900
125 60 6 8 1500 1000 700 900
150 75 5 7 1800 1000 800 900
175 90 5 8 3000 2000 900 900
200 100 5.5 8 3000 2000 900 900
250 125 6 9 5000 2000 1000 900
300 150 6.5 9 6000 2000 1600 1700
350 175 7 11 10000 2500 2000 1700
400 200 8 13 11000 2500 2500 1700
450 200 9 14 12000 2500 2500 2000
500 200 10 16 14000 2500 2500 2000
600 200 11 17 17000 2500 3000 2200
148 100 6 9 1800 1000 800 900
194 150 6 9 3000 2000 1500 900
244 175 7 11 5000 2000 2500 1700
294 200 8 12 8000 2000 3000 1700
340 250 9 14 10000 2000 3500 1700
390 300 10 16 15000 2200 4000 2000
440 300 11 18 17000 2200 4000 2000
488 300 11 18 18000 2500 4000 2000
588 300 12 20 20000 2500 4000 2500
700 300 13 24 23000 3000 4000 2500
800 300 14 26 25000 3000 4000 2500
900 300 16 28 30000 3000 4000 2500
100 100 6 8 1000 1000 800 900
125 125 6.5 9 1400 1000 1200 900
150 150 7 10 2200 1000 1500 900
175 175 7.5 11 3000 2000 2000 1700
200 200 8 12 3500 2000 2300 1700
250 250 9 14 5000 2000 3000 1700
300 300 10 15 10000 2500 3500 2000
350 350 12 19 13000 2800 4500 2500
400 400 13 21 17000 3000 5500 3000

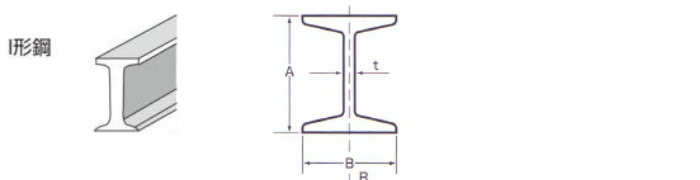

I形鋼

モノレール曲／アーチ曲

alt
寸法 最小R 曲げ代両側
5×8×75×100 500 800
5.5×9×75×125 500 800
5.5×9×75×150 500 800
8.5×14×125×150 800 800
6×10×100×180 800 800
7×10×100×200 800 800
9×16×150×200 1000 1700
7.5×12.5×125×250 1000 1700
10×19×125×250 1000 1700
8×13×150×300 1000 1700
10×18.5×150×300 1000 1700
11.5×22×150×300 1000 1700
9×15×150×350 1000 1700
12×24×150×350 1000 1700
12.5×25×150×400 2000 2000
13×26×175×450 2500 2500
16×35×190×600 3000 3000

等辺山形鋼

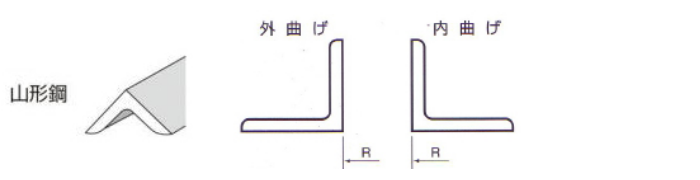

外曲げ／内曲げ

alt
区分寸法 外曲げ 内曲げ
最小R 曲げ代両側 最小R 曲げ代両側
3×25 250 500 400 600
3×30 250 500 400 600
5×30 250 500 400 600
3×35 250 500 400 600
5×35 250 500 400 600
3×40 250 500 400 600
5×40 250 500 400 600
4×45 250 500 400 600
6×45 250 500 400 600
8×45 250 500 400 600
4×50 300 500 400 600
6×50 300 500 450 600
8×50 300 500 450 600
5×60 350 600 500 600
9×60 400 600 500 600
6×65 400 600 550 700
8×65 400 600 550 700
11×65 400 600 550 700
6×75 400 700 650 800
9×75 400 700 650 800
12×75 500 700 700 800
6×80 650 1000 900 1200
7×90 650 1000 1200 1200
10×90 650 1000 1200 1200
13×90 650 1000 1100 1200
7×100 650 1000 1300 1200
10×100 650 1000 1250 1200
13×100 700 1000 1200 1200
9×130 800 1000 1500 1200
12×130 800 1000 1500 1200
15×130 800 1000 1500 1200
12×150 1200 1000 1500 1200
15×150 1200 1000 15000 1200
19×150 1200 1000 3000 1200
20×200 2000 2000 3000 2500
25×250 2500 2000 4000 2500

溝形鋼

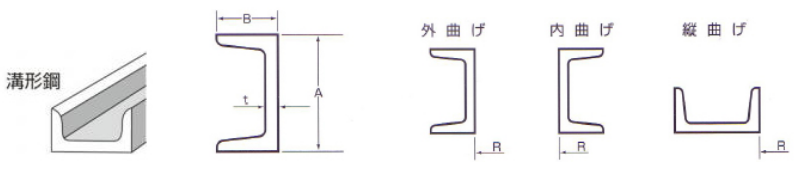

外曲げ／内曲げ／縦曲げ

alt
寸法 外曲げ 内曲げ 縦曲げ
A B t 最小R 曲げ代両側 最小R 曲げ代両側 最小R 曲げ代両側
75 40 5 300 600 350 600 - -
100 50 5 400 600 450 600 2000 2000
125 65 6 500 600 550 600 2500 2000
150 75 6.5 600 1000 650 1000 3000 2000
180 75 7 800 1000 800 1000 3500 2000
200 80 7.5 900 1000 900 1000 4000 2000
200 90 8 1000 1000 1100 1000 4500 2000
250 90 11 1000 1000 1100 1000 10000 2500
300 90 12 1200 2000 1300 2000 15000 2500
380 100 10.5 1400 2000 1500 2000 20000 2500
380 100 13 1500 2000 1600 2000 20000 2500

平鋼

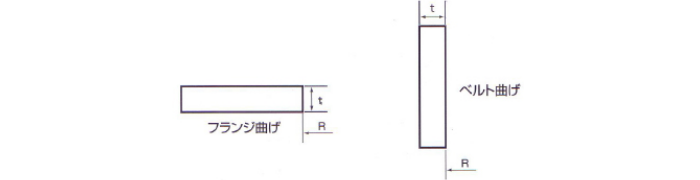

フランジ曲げ／ベルト曲げ

alt
厚t 幅(mm) 曲げ代(mm)
mm 25 32 50 65 75 100 125 150 200 250 280 300 400 巾寸法75以内
3 300 300 350 400                   500
6 300 300 350 400 400 700               80-150まで
9 300 300 350 400 400 700 700 1000 1500         1000
12 300 300 300 350 400 500 700 1000 1500         160-300まで
16 300 300 300 400 500 600 650 1000 1500 2000 3000 4000   2000
20 300 300 350 400 500 600 650 1000 1500 2000 2500 4000   300-400
25 300 300 350 450 600 700 700 700 1500 2000 2500 3500   3000
30 300 300 400 450 600 700 700 700 1500 2000 2500 3000
40     400 450 600 700 700 700 1300 2000 2500 3000
50     400 450 600 700 700 700 1300 2000 2500 3000 5000
75         600 700 700 800 1500 2500 3000 3500
100           800 1000 1000 1500
125             1000 1000
150               1000

鋼管

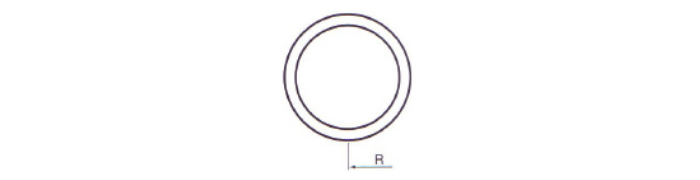

パイプ曲げ

alt
鋼　管　呼　び　径 鋼　管　呼　び　径
A呼称 外径 最小R 曲げ代両側 A呼称 外径 最小R 曲げ代両側
15A 21.7 225 600 90A 101.6 550 1000
20A 27.2 225 600 100A 114.3 800 1000
25A 34.0 225 600 125A 139.8 1500 1000
32A 42.7 250 600 150A 165.2 2000 1000
40A 48.6 250 600 175A 190.7 2500 2000
50A 60.5 300 600 200A 216.3 3000 2000
65A 76.3 350 600 250A 267.4 5000 2000
80A 89.1 550 1000 300A 318.5 8000 2000
        350A 355.6 10000 2000

※曲げ代は精度内容により異なります。

形状の誤認を防ぐため、ご注文の際は記号にてご指示お願いいたします。
